Formlabs製品は、強度、剛性、靭性、耐熱性、耐薬品性、絶縁性など各材料特性を高水準で備えた高機能材料が利用できます。日本のものづくりの歴史は、ほぼ金属加工を行ったものづくりが主流です。そのため日本の技術者の多くは樹脂材料より金属材料の扱いに慣れているという方も多くいらっしゃいます。材料選定となった際に念頭に置くべきことはいくつかありますが、まず金属材料と樹脂材料の特徴の差を整理した上で、必要な特徴を持つ材料を選ぶ際のヒントを見ていきましょう。

押さえておくべき金属と樹脂の主な違い①

まず1つ目は、材料選定に限らず製品設計、特に強度計算に関わる違いです。一般的に金属は、合金であってもその機械的特性は非常に安定しており、例えばシート状の材料の端から端までがすべて同等の特性を備えていると考えられています。一方で、3Dプリント用材料に限らず樹脂の一般的な特徴として、よく「樹脂は練りもの」と言われるように多数の化学物質を混ぜ合わせて狙った材料特性を発揮できるよう調合して作られます。そのため、金属と比較すると材料の機械的特性にはばらつきが発生しやすく、シート状の材料でも端から端まですべて同じ特性を備えているとは限りません。もちろん特性のばらつきは大きなものではありませんが、製品設計を行う際の注意点として「その材料特性の限界値ギリギリで使用する」という使用方法にはリスクが伴います。上述のように僅かであったとしても材料特性にはばらつきがあるためです。

金属材料使用時に、その強度や硬さの限界を把握してギリギリ耐えられる地点で使用するという考え方には、強度が高く硬い材料になるほどコストが上がってしまうという点が理由となっているケースも多く見受けられます。当然構造部など安全に直接関係する箇所の設計にこの考え方は適用されないまでも、安全バッファーを設けずに設計を行う場合はその部品や材料の挙動が完全に把握、あるいは管理できる場合に限られるかと思います。樹脂材料の場合は、強度や硬さ、耐熱性などがより高い材料でもコストに大きな差が無いケースもあります。また、既に安定した状態の材料を加工する切削や圧造等とは違い、3Dプリントでは材料が安定する前に必要な形状を造形し、形ができた後に安定させることとなります。そのためユーザー側の作業によっても寸法精度や強度等の特性に差が出るという点も把握しておきたい点で、例えば機械的特性においても靭性が高い（柔らかい）材料であるほどプリント時のクセがあり、そのクセを把握して材料とモデルの形状に合った造形設定を行ってプリントを行うという点が、まさに3Dプリントを使いこなす上でのノウハウとなります。Formlabsではこの点で悩みをお持ちのお客様へのご相談窓口を設けています。個別相談ご希望のお客様は、以下よりご連絡ください。

導入前のご相談 導入後サポート はこちら！

押さえておくべき金属と樹脂の主な違い②

2つ目は、変形に関する違いです。一般的に、金属材料の変形には 弾性変形 と塑性変形があります。加わる荷重の大きさが弾性限界以下の弾性域内での変形であれば、荷重を取り除けば元の状態に戻ります。反対に弾性限界を超えた塑性域内での変形であれば、形状が元に戻らない塑性変形となります。わかりやすい例として、ボルトがあげられます。ボルトは締め込むと、ねじ部のボルト軸が引き伸ばされます。引き伸ばす力が降伏点を超えるまでは元に戻ろうとする力が働くため、これが軸力と呼ばれる締結力になりますが、トルクをかけ過ぎる（過度に締め過ぎる）とボルトが降伏して（荷重が降伏点を超えて）しまい、ボルト軸の元に戻ろうとする力が失われ、締結力が消失してしまいます。

樹脂材料では、この塑性変形は起こりません。ゴムやシリコンなどの軟質材が最もイメージしやすいですが、樹脂材料は塑性変形できないため、曲げても引っ張っても破断しない限りは元の状態に戻ろうとする力が働きます。しかし樹脂材料の場合は粘弾性と言い、例えばPPやABSの薄板を折り畳むと元に戻ろうとする力は働いても完全に元の状態には戻らない場合もあります。この違いは、上で取り上げたねじ部など要素部品やその使用部位の設計など、幅広い箇所で関係してきます。ねじ部の場合は強度に懸念がある場合はインサートを使用する等の対策は可能ですが、試作品の場合はねじ部にこだわって全体の進行を遅らせる必要はないため、ねじでなくともピンやリベット等での暫定的な締結で事足りる場合も多くあります。

樹脂材料も実は2種類ある？

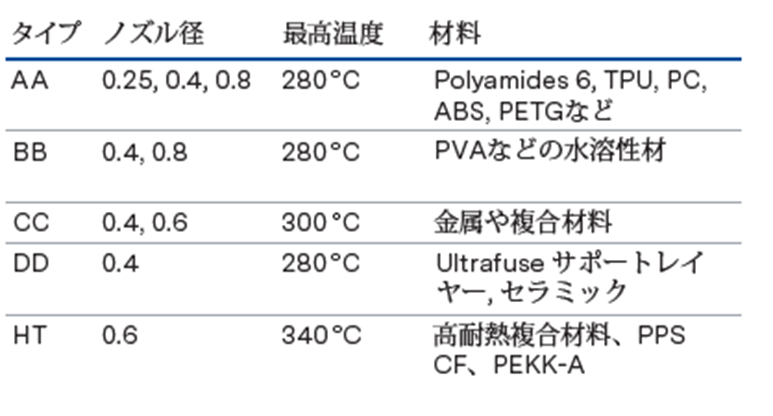

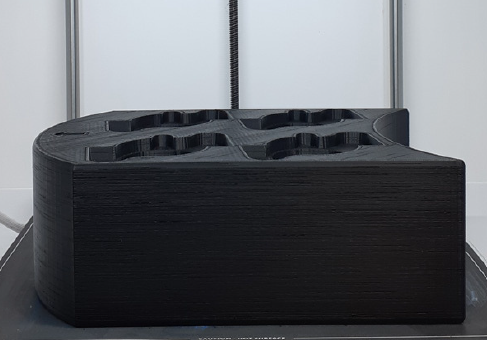

樹脂材料には、熱可塑性樹脂と熱硬化性樹脂の2種類があり、この2種は全く異なります。3Dプリンタには7種類の造形方式がありますが、方式の違いによってこの2種のうちどちらの材料を使用するかも違ってきます。私たちの身の周りにある殆どのプラスチックは熱可塑性樹脂で、射出成形のペレットのように加熱することで溶けて液状になります。対照的に、熱硬化性樹脂は架橋結合という非常に強固な分子構造となっているため加熱しても分子の運動量が一定以上に大きくならず、液状に溶けてしまうことがありません。

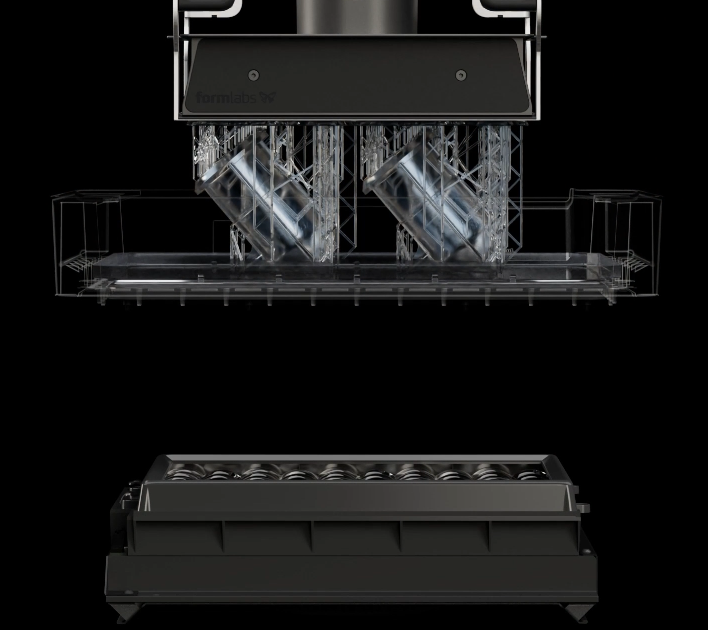

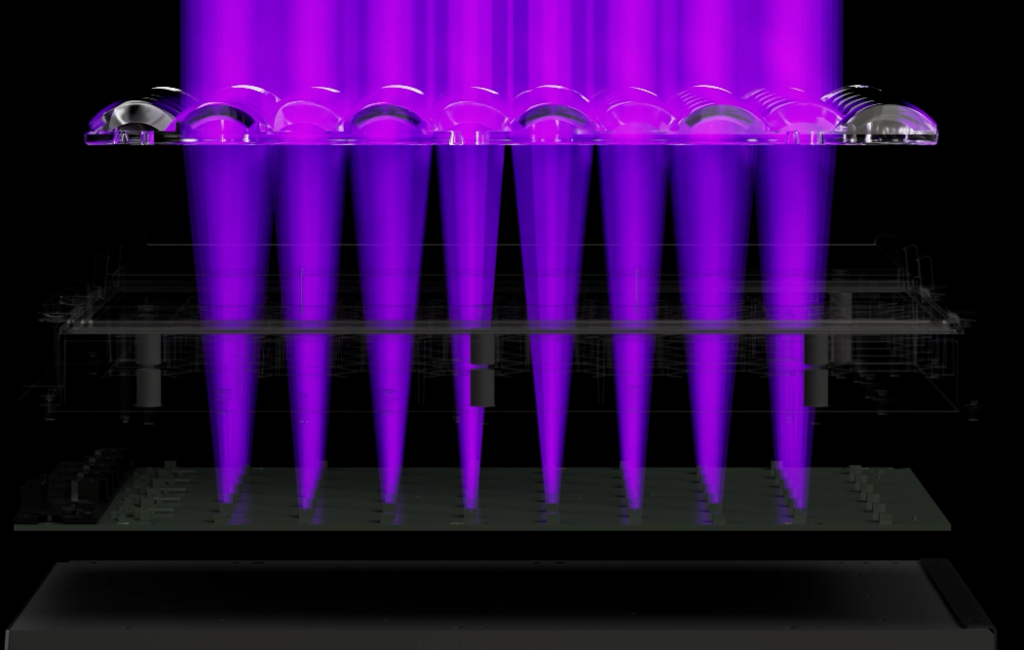

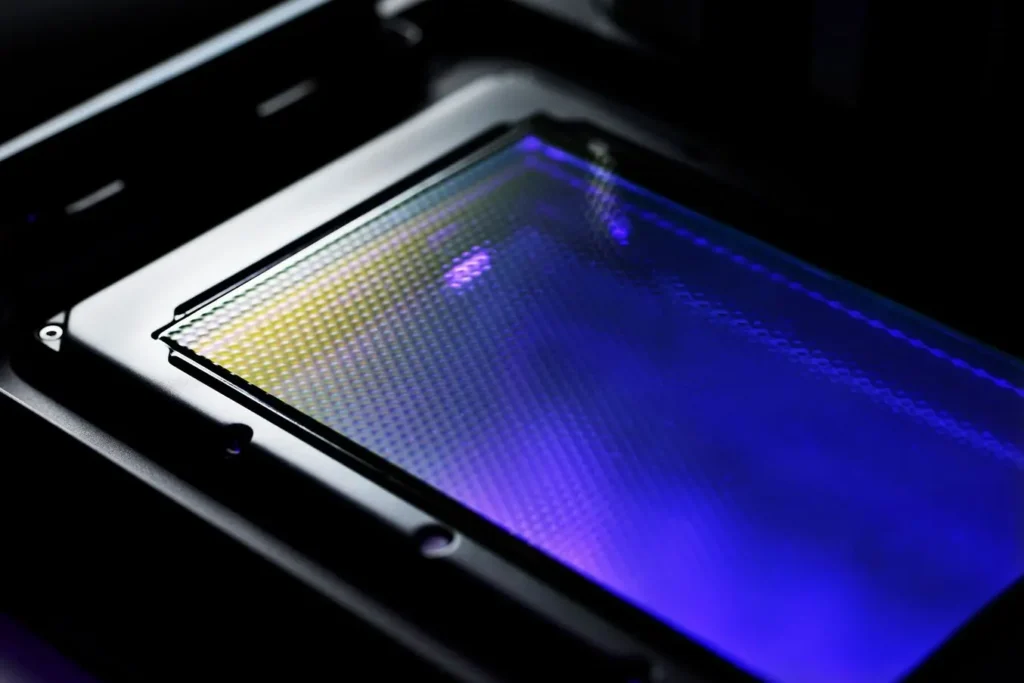

3Dプリントでは、光造形方式とPolyJetやインクジェットとも呼ばれるマテリアル・ジェッティング（MJ）方式の2方式でこの熱硬化性樹脂の1種である光硬化性樹脂を使用します。光硬化性樹脂は液体で、レジンとも呼ばれ、紫外線（UV）光に反応して光重合という化学反応を起こして固化します。光造形とMJの2方式はこの光重合を利用して3Dプリントを行う方式で、他の5方式は熱可塑性樹脂を溶かすかレーザーで焼結する、あるいは凝固剤を併用して固めることでプリントを行います。そのため光硬化性樹脂を使用する光造形とマテリアル・ジェッティングでは、材料がABSライク、PPライク、あるいはゴムライクといった熱可塑性樹脂同等の機械的特性が発揮できるよう開発された相当材となります。

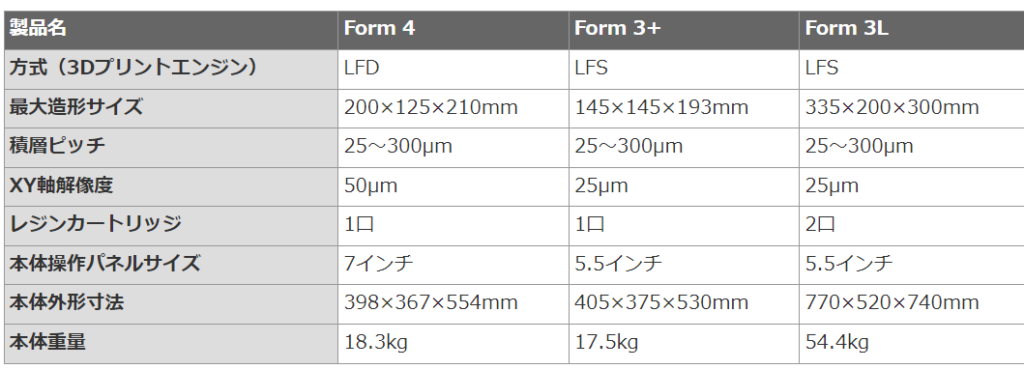

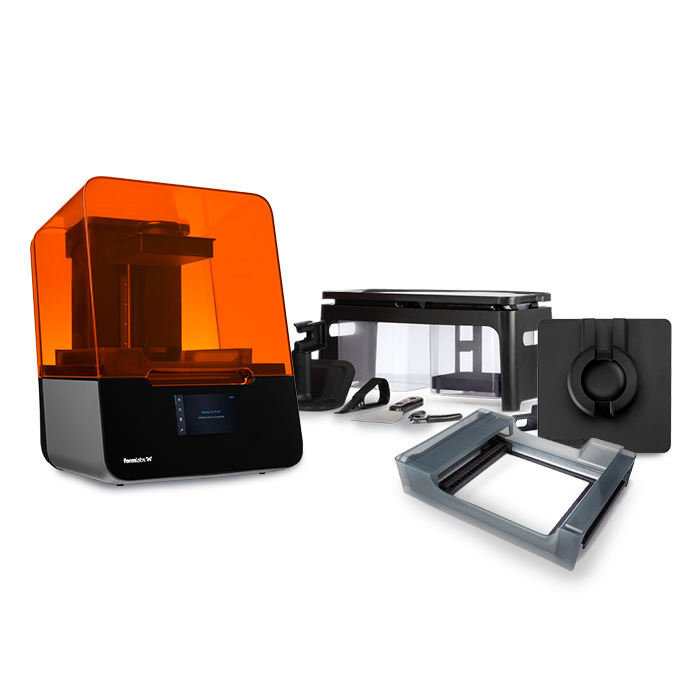

Formlabs製品は、光造形3Dプリント用材料として他では得られない高機能な高強度材料やゴムライク材料、特許技術で実現した100％純シリコン材料などを提供し、そして小ロット量産に対応するSLS（粉末焼結積層造形）方式のFuseシリーズ用には高強度工業用ナイロン材や軟質材のTPUなど、高機能材料を提供しています。
