エキスパートに相談
弊社の3Dプリンターエキスパートに相談する
Formlabs Draft v2 Resin - 5L
Product# RS-RPS-DRGR-02
他の標準樹脂の最大4倍の印刷速度で、大型でかさばる部品の迅速な印刷に適しています。解像度は 200ミクロンと100ミクロンに対応しています。
注意：Formlabs樹脂ポンピングシステムでのみ使用可能です。
Dont't Forget an Extended Warranty!
利用可能
- 新発売
弊社略歴
Bruleは、他社に先駆けて2012年から３Dプリンター販売を開始いたしました。その後も、市場評価の高い卓上型プリンタを厳選して、販売からサポートまで社内で手掛けているのが特徴です。経験豊かな技術者が社内に数多く在籍しております。
弊社概要
Bruleは、3Dプリンターのサプライヤーであり、産業用および、卓上型の3Dプリントそれぞれに精通しています。弊社は、最先端の次世代金属3Dプリンター、SLS、超高速産業用3Dプリンターも取り扱っております。
顧客満足
- 厳選されたセレクション
- 迅速な配送
商品概要
Formlabs Draft v2 Resin 5L
DraftレジンはFormlabsの標準的な材料よりも最大4倍速く造形できるため、初期試作品や迅速なイテレーション(短期開発)に最適で、製品をより早く市場に投入することができます。滑らかなグレーの仕上がりと高い精度を示します。高速プリントには200ミクロン設定を、より細かいディテールのモデルには100ミクロン設定を使用してください。
主な特徴
Draft Resinは、造形開始の速さで、サポート除去、洗浄、硬化時間の最小化まで、造形工程を最適化し、効率化を最大に高めます。
Draft Resin v2は旧バージョンの改良版です。この最新バージョンは、表面仕上げを改善し、よりプロフェッショナルな外観と使いやすさを提供します。
200ミクロンと100ミクロンの解像度に対応しています。
互換性
対応プリンタ
Form 2, Form 3, Form 3+, Form 3B, Form 3B+, Form 3L, Form 3BL
対応レジンタンク
Form 2 LT Tank, Form 3/3B Resin Tank V2, Form 3/3B Resin Tank V2.1, Form 3L/3BL Resin Tank V1, Form 3L/3BL Resin Tank V2
対応ビルドプラットフォーム
Form 3 Build Platform, Form 3 Build Platform 2, Form 3 Stainless Steel Build Platform, Form 3L Build Platform, Form 3L Build Platform 2L
Draftレジンをお勧めするのか？
設計の初期段階からDraft Resinを活用することで、製品をより早く市場に送り出すことができます。大きな部品であれ、小さな部品のバッチであれ、Draft Resin は部品の品質を損なうことなく、最高のプリント速度を保証します。
プリント速度
Print up to 4x faster than standard resins
プロ向けの外観
新しいグレー仕上げは、プロフェッショナル向けの外観をお届けします。

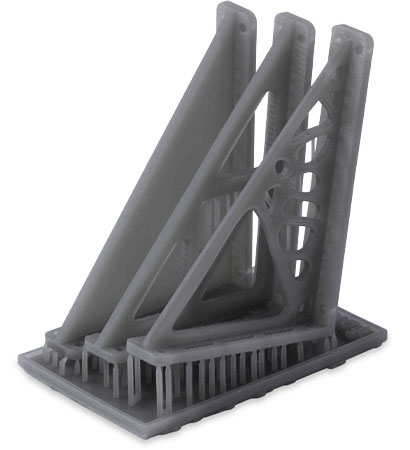

品質
改良により、層厚が33％減少し、表面仕上げと精度が向上しました。
使用が簡単
改良により、サポート・タッチポイントが減少し、フォーム洗浄とフォームキュアの時間が短縮されました。
使用用途
Draftレジンは、Formlabs標準レジンの最大4倍の速さでプリントされるため、1日で複数のデザインをテストすることができます。
使用用途はこちら
- 初期試作品 高スループット部品迅速な設計の繰り返し
- 3Dプリントのライブデモ
材料特性
Draft Resin
引っ張り強度
引張弾性率
破断伸度
曲げ弾性率
ノッチ付きアイゾット試験
GREEN
24 MPa
0.8 GPa
14%
0.6 GPa
26 J/m
室温ポストキュア
36 MPa
1.7 GPa
5%
1.8 GPa
26 J/m
60℃でポストキュア
52 MPa
2.3 GPa
4%
2.3 GPa
26 J/m
後処理について
Form Wash
DURATION
IPAで10分
備考
Draft レジン部品をは部品をイソプロピルアルコール（IPA）で洗浄する。推奨時間以上の洗浄は避けてください。樹脂濃度が5％を超えるIPAで洗浄すると、部品表面に粘着性が観察されます。
Form Cure
処理時間b>
5分
温度
加熱なし、または60℃
備考
Draftレジンには2つのポストキュア設定があります。単に粘着性を除去するには、5分間熱を加えずにポストキュアします。引っ張り強度を向上させたい場合は、60℃で5分間ポストキュアします。
関連商品
